PG4-4CH









本製品は、PG4の機能に対して出力チャンネル数を2から4として、かつパルス電圧を約DC5〜15Vまで可変可能とし、また電圧出力に加え光出力を3系統装備しました。

最小パルス幅0.1μsから0.1μsステップで999.9μsまで設定可能です。

パソコン等の補助機器を必要とせず、本装置のみで単独運転が可能であり、初めての方でも簡単に熟練者のような操作が可能となります。






■操作性と視覚性にこだわったプッシュ型ディジスイッチ

 を採用。

  アナログ的ですが、設定した実感と電源オフしても設定

 値が残っているのが特長です。












■パソコン等余計な器材が不要。








■出力電圧調整機能付(電源内臓)

 VP電圧調整ボリュームにより約DC5〜15Vまで可変

 出来ます。



 ※短絡保護の目的で内部に150Ωが入っているので

  DC15V時には100mAが最大出力電流となります。








■各種出力を用意

 電圧出力:4CH

 光出力☓3種:4CH





光出力の型式
 光出力   実装(発光)コネクタ型式   (参考)対応する受光コネクタ型式   接続コネクタケーブル型式
1 HFBR-1412相当品(AVAGO)  HFBR-24(AVAGO) AFP2-ST/ST-50-02-1C
2 HFBR-1522相当品(AVAGO)  HFBR-2528(AVAGO)  RFA9351-001
3  DF-1700/T(住友) DF-1700/R(住友)  CF1071-MM-002-CCV









■IGBT等の開発・評価試験におけるスイッチング確認などに使用されています。

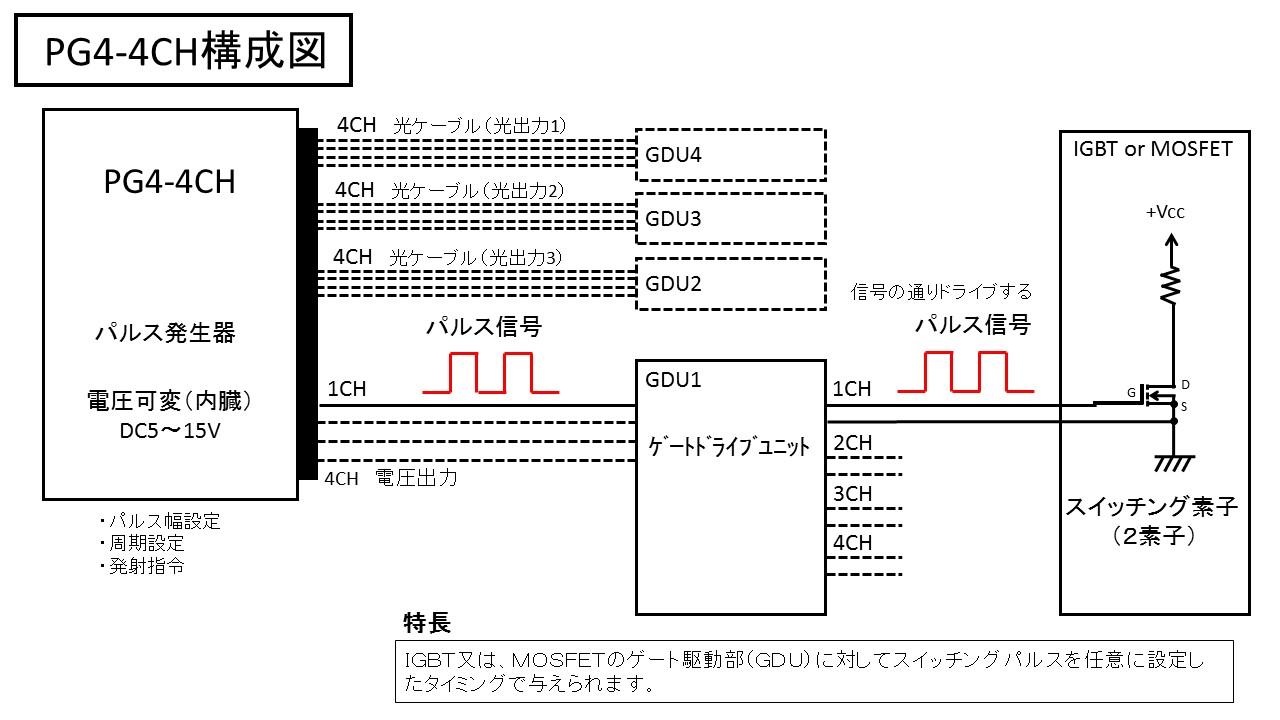

■IGBT等のゲート駆動部(GDU)に対してON,OFFのスイッチングパルスを設定したタイミングで与えられます。









 〈設定範囲〉

TW1:0.1〜999.9μs

TW2:0.1〜999.9μs

TW3:0.1〜999.9μs

TW4:0.1〜99.9μs

TW5:0.1〜999.9μs

繰り返し回数:1〜99回


















ラインナップ  PG4  PG-4CH  PG4-Air  PG4-Air光  PG4-Handy
