PG4



　　

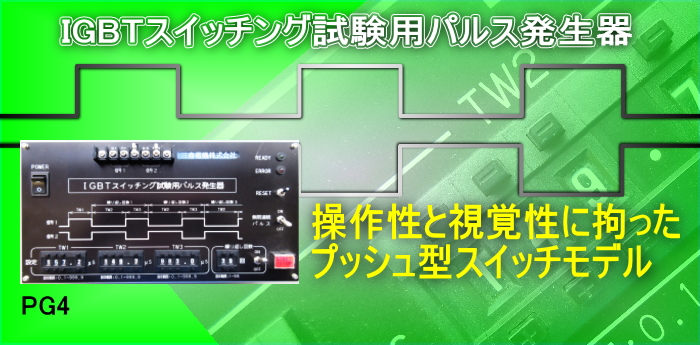

本製品は、IGBTなどの半導体スイッチング試験等の原発振器として用いられスイッチングのON-OFF周期特性、ON-OFFの回数、又は、それらの繰り返し回数を誰でもが簡単に設定、実行できるパルス発生器です。

最小パルス幅0.1μsから0.1μsステップで999.9μsまで設定可能です。

パソコン等の補助機器を必要とせず、本装置のみで単独運転が可能であり、初めての方でも簡単に熟練者のような操作が可能となります。



---

　

■操作性と視覚性にこだわったプッシュ型ディジスイッチ 　を採用。 　アナログ的ですが、設定した実感と電源オフしても設定 　値が残っているのが特長です。



---



■パソコン等余計な器材が不要。





■IGBT等の開発・評価試験におけるスイッチング確認などに使用されています。

■IGBT等のゲート駆動部(GDU)に対してON,OFFのスイッチングパルスを設定したタイミングで与えられます。







 〈設定範囲〉

TW1：0.1〜999.9μs

TW2：0.1〜999.9μs

TW3：0.1〜999.9μs

繰り返し回数：1〜99回



---







---



---



ラインナップ　　PG4　　PG-4CH　　PG4-Air　　PG4-Air光　　PG4-Handy



製品とサンプル
