PG4 Air



　　　　



特長

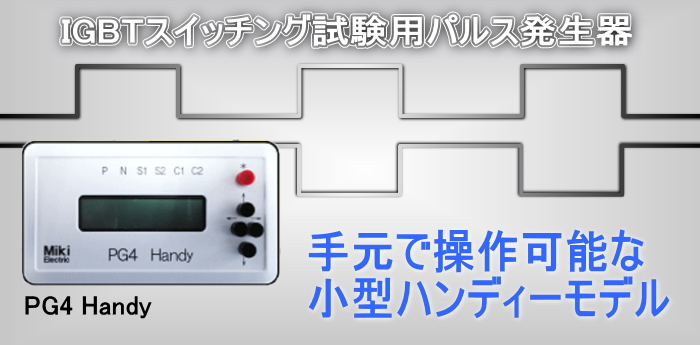

本製品は、PG4の機能はそのままに、本体の大きさを手の平サイズにコンパクト化したモデルです。

また、外部電顕としたことによりパルス電圧は、ユーザーの任意となります。

PG4に対し、収納時や運搬時の優位性を持たせました。

最小パルス幅0.1μsから0.1μsステップで999.9μsまで設定可能です。

パソコン等の補助機器を必要とせず、本装置のみで単独運転が可能であり、初めての方でも簡単に熟練者のような操作が可能となります。



---

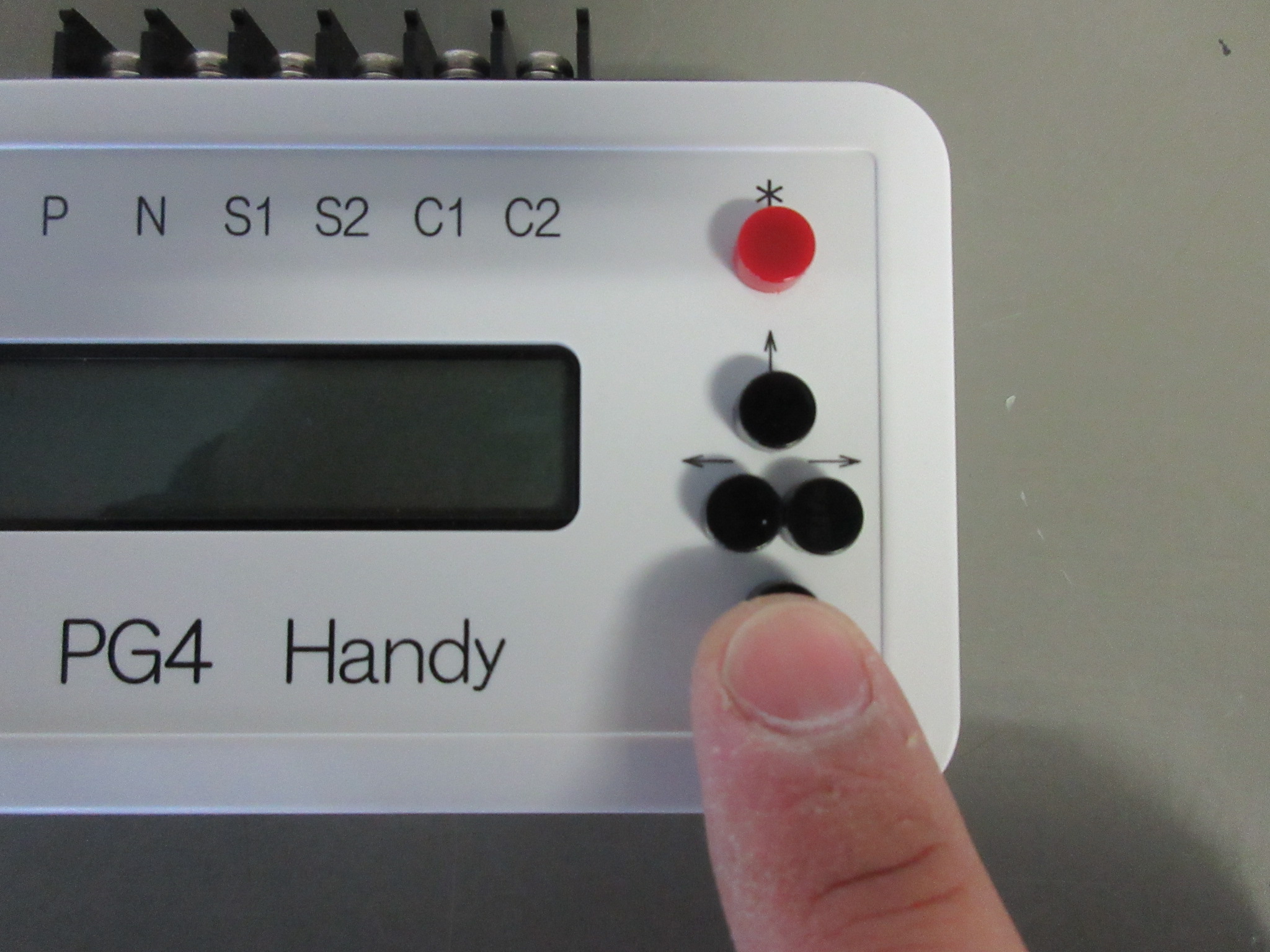

■パソコン等余計な器材が不要。   ■手元で操作可能。 　手元の液晶画面で設定が出来ます。 　 ■指１本で軽快操作。 　プッシュスイッチでゲーム感覚で操作します。



---

　

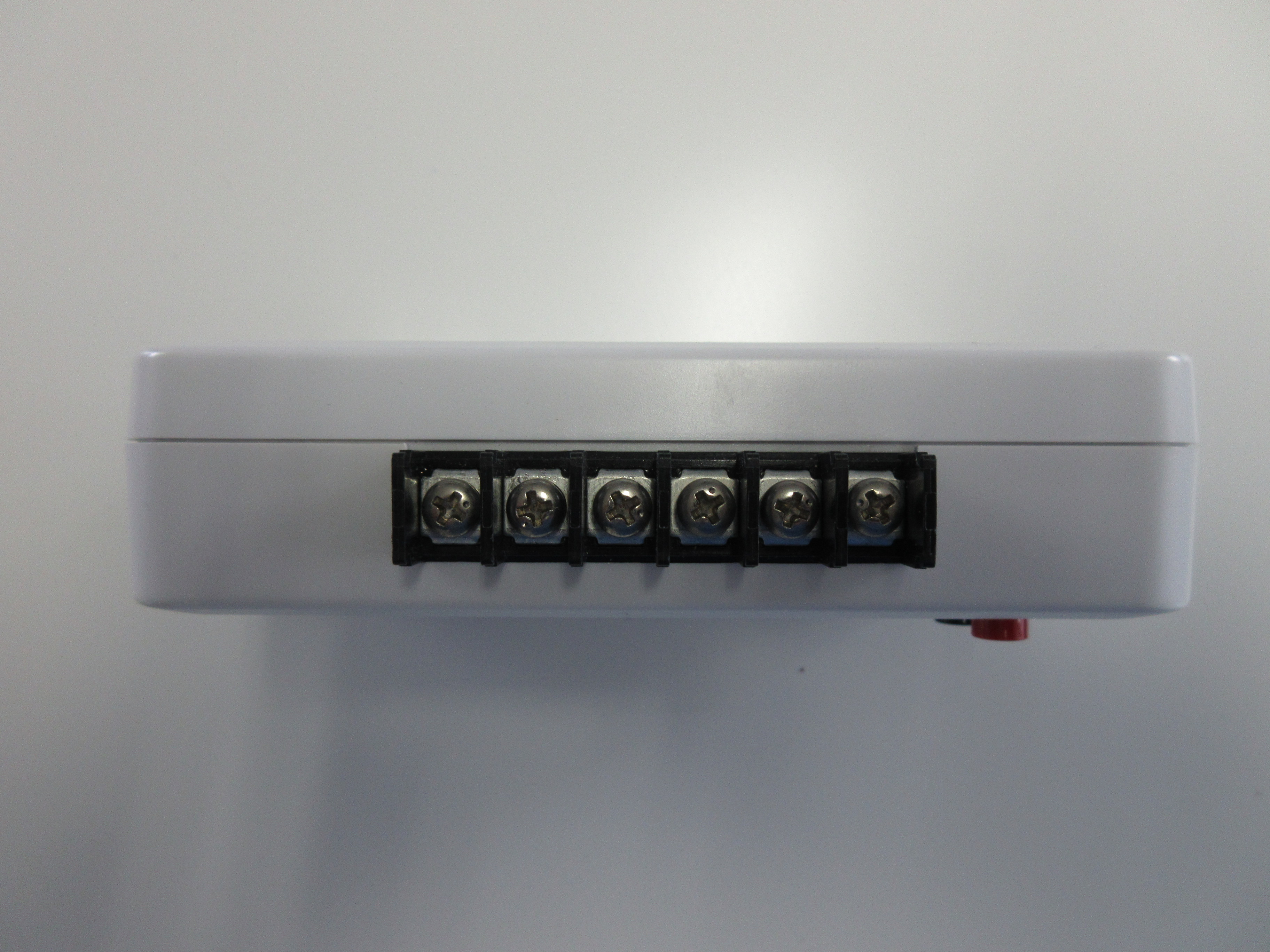

■出力コネクタの種類とチャンネル数   　・オープンコレクタ　：2CH　 　・電　圧　出　力　：2CH

主な実績・用途

■IGBT等の開発・評価試験におけるスイッチング確認などに使用されています。

■IGBT等のゲート駆動部(GDU)に対してON,OFFのスイッチングパルスを設定したタイミングで与えられます。

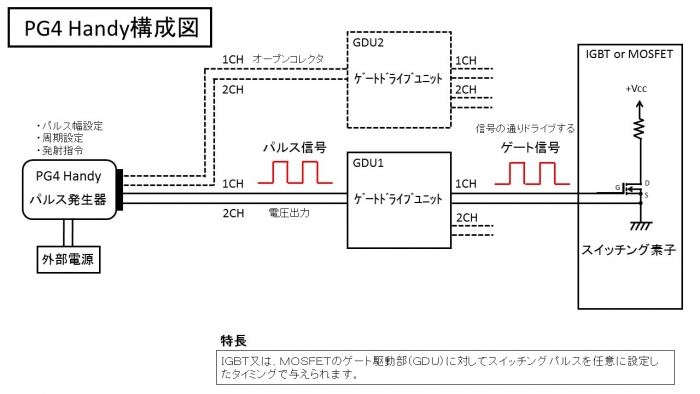

構成図

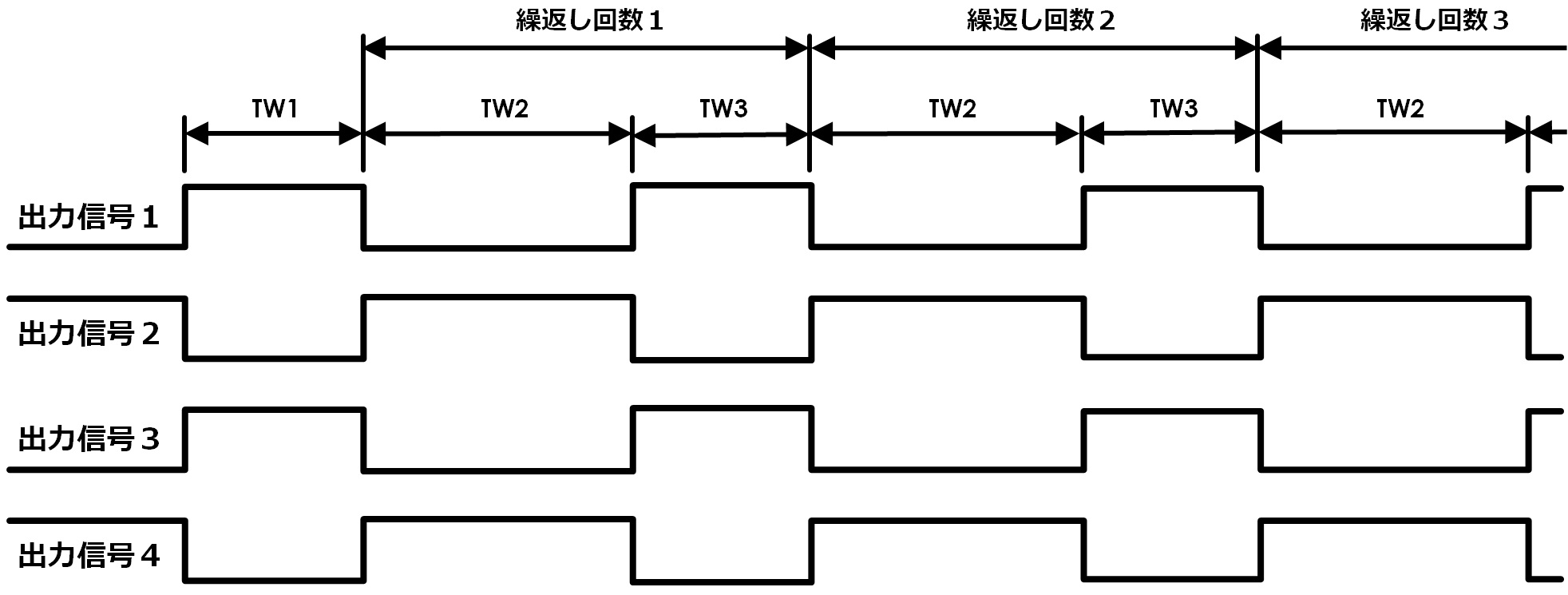

パルス波形







 〈設定範囲〉

TW1:0.1〜999.9μs		TW2:0.1〜999.9μs		TW3:0.1〜999.9μs

繰り返し回数：1〜99回



オプション（別途お見積り）



■対衝撃シリコンカバー（全５色）   　※落下等の衝撃に耐える物ではありません。 　※脱着可能。 　※電池交換時は外します。





機種別機能比較表









カタログ





IGBT試験装置製作（別途お見積り）

■IGBT試験装置を製作 　既に大手企業、大学研究機関、海外企業等に１５年以 　上の納入実績があり、お客様より高い信頼と実績を得 　ています。 　お客様の環境・仕様に合った試験装置をカスタムメイ 　ドで製作いたします。   　※御来社いただければデモ機操作いただけます。 　　（要予約）

製作例）　可変dv／dt型ノイズ強度検証試験装置







ラインナップ　　PG4　　PG-4CH　　PG4-Air　　PG4-Air光　　PG4-Handy



備考

※予告なしに仕様変更する場合があります。あらかじめご了承下さい。

※保証期間は１年間です。

　但し、災害、お客様の過失による故障及び破損等は除きます。
