TOP > 製品とサンプル > 作業マニュアル















製造会社が作った
作業マニュアル作成ソフトウェア

ビジュアル先生PRO

 <紙芝居式>
  カスタム品について

What's Visual teacher?

ビジュアル先生PROとは?

「ビジュアル先生PRO」とはWindows®用タブレットやパソコンを使用し、作業の手順を静止画で示して「標準化」を図るための作業マニュアル作成ソフトウェアです。紙芝居式に作業手順を静止画で準備表示するので、誰もが同じ手順で作業をすることが可能となり、「安定した品質のモノづくり」「教育時間短縮化」に貢献できます。







実際の製造会社が社内カイゼンを目的に開発



他には無いノウハウが詰まった実践的なソフトウェアです。





用途はさまざまですが・・・こんなことができるツールです。





組立作業のマニュアルとして

作業を「標準化」し、マニュアルを統一することで、作業者による手順のバラ付をなくすことができます。紙芝居式にタブレットの画面をタッチすることで、順次手順を案内してくれるので、ベテランから新人やパートタイマーなどの経験の浅い人でも作業に就くことが出来、誰もが同じ手順でモノづくりが出来るので作業者の品質に対するストレスも軽減されます。品質が安定するので生産性向上に貢献できます。





点検・検査のチェックとして (日常点検・月間点検)

設備等の点検作業をタブレットの画面をタッチで簡単に行うことができます。タブレットの画面をタッチすることでチェックマークがリアルタイムで記録されます。必要であれば既存の点検・検査成績書がエクセルデータであれば、結果を印刷することが可能。





測定記録として

計測した数値を入力することができます。更に入力された文字や数値を判定が可能です。 測定値に異常がでると、エラーとして表示され、正しい数値が入力されない限り先に進むことができないのでミスの流出を未然に防ぐことができます。(判定値を任意で設定可能)





新人教育用ツールとして

ビジュアル先生PROを活用することで「教える側」「教わる側」双方の負担が減ります。新人などの経験の浅い人でも作業に就きやすいので作業者の品質に対するストレスも軽減され、教育時間の短縮にもなります。





技術伝承ツールとして

技術を次の世代に残したいが、方法がない。今までの紙ベースのマニュアルを作成しても上手く伝わらない。本製品を使用することで熟練者の経験知などを次の世代に残すためにデジカメで撮影した写真を取り込み電子画像化ができます。更に静止画を採用しているので、静止画の利点を活かし経験の浅い世代の作業者が理解して、タブレットの画面をタッチ又は、キーボードの「Enter」キーを押すまで次の作業を指示しないように作られているので理解しながら進めるのも特長です。



 ここが凄い!

自動試験器として

製品名:Visual Dio

Visual Dioとは、作業マニュアルソフト「ビジュアル先生PRO」がインストールされているパソコンに接続することで簡単にデジタル入出力信号の入出力を行うデジタル入出力ユニットです。

【機能の特長】

■画面タッチで出力機器へのON/OFFの指令を出すことができます。

■画面タッチで入力機器のON/OFF状態が見ることができます。

■作業マニュアルと連動して外部機器と連携がとれます。

■プログラム言語を不要とするので、プログラムの知識が無くてもプログラムを作成することができます。

【用途】

様々な作業に使用できます。

例1)配線導通及び短絡検査。

例2)機器をON/OFF

例3)LEDを点灯/消灯

例4)上記を自動化

用途は無限大







このような悩みはありませんか?



    •
    • いままでは・・・
    •
    • マニュアルの共有が出来ていない
    •   マニュアルが共通化されてなく人それぞれのフォーマットで作成している。
    • 作業手順が人によりバラバラ
    •   作業者任せで人により作業手順や方法がバラバラ。
    • 考えたり悩んだりする時間が多い
    •   たまにしか作らないモノや品種が多くて覚えていられないので毎回、効率が悪く、作業者にも負担がかかっている。
    • 教育に時間がかかる
    •   人により教え方に違いが出てしまう。「教える側」「教えられる側」にギャップがある。
    • 即戦力化が難しい
    •   教育に時間がかかるので戦力になるまで時間がかかっている。
    • 生産性が向上しない
    •   品質が安定しないので結果、無駄な動作が増え効率が低下。
    •
    • などなど・・・



    •
    • ビジュアル先生PROを導入すると・・・
    •
    • マニュアルの共有ができる
    •    マニュアルを共通・共有することができます。
    • 作業標準化ができる
    •   作業を標準化できるので誰が作業を行っても同じ手順での作業ができるので品質が向上する。
    • 作業を案内するので考えたり悩むことが無くなる
    •   作業手順を案内するので考えたり悩んだりするムダ時間がなくなる。
    • 教育時間短縮化できる
    •   理解しやすく覚える時間が短縮。「教える側」「教えられる側」ギャップが無くなり双方の負担が減る。
    • 即戦力化できる
    •   短期間で即戦力になるので、人材不足対策にもなる。
    • 生産性が向上する
    •   品質が安定するので効率がUPする。
    •
    • などなど・・・



Features

特長


タッチで作業をナビゲート
本製品は、静止画を採用しております。静止画の利点を活かし作業者が理解して、タブレットの画面をタッチ又は、キーボードの「Enter」キーを押すまで次の作業を指示しないように作られているので作業の抜けやミスが発生しにくくなります。更にタブレットの画面をタッチ又は、キーボードの「Enter」キーを押しした時間を記録しているので後から作業工数の分析をすることが出来ます。

作業しながら確認チェック✔が同時にできる!



  Before

いままでの確認チェック✔

作業チェックシートなどは作業をしながらのチェックが理想ですが現実には行われているかが作業者任せになっています。大抵の作業者は、まとめてチェックを行いがちです。



  After

作業進行と同時に確認チェック✔ができるので確実性がある

本製品を使用することでリアルタイムでのチェックが実現できますので品質的な問題点が解決できます。タブレットの画面タッチ又はキーボードの「Enter」キーを押すとリアルタイムでチェックマーク(任意でチェックマーク設定可能)が記録されます。更に既存のエクセルで作成したデータに記録されたチェックマークや結果を貼り付け印刷することができます。

※印刷する場合には、別途エクセルがインストールされている必要があります。



Main function
主な機能

つねに、現場視点で考え要望を反映しながらバージョンアップを重ねたツールは、ノウハウの詰まった実践的なソフトウェアです。結果品質の安定及び作業工数の削減といった効果に貢献できます。



判別機能

パルス発生技術

入力文字や数値を判定

文字や数値の「入力指定」機能は、設定した内容と異なる情報や入力漏れを検出します。情報が正しく入力されないと先に進むことができないので、不良品の流出を未然に防ぐことができます。



中断機能

パワーエレクトロニクス技術

中断スイッチ

ヒューマンエラーを誘発する作業の中断についても、中断時からの作業の再開が安心して行える「中断スイッチ」を搭載。中断理由を記録できるため、作業者の交代も安心して行うことができます。



イレギュラー機能

不適合に対応

不適合が発生した際、オプションのアンドン(パトライト)と連動させると、異常を瞬時に識別表示と警報音で周りに知らせることができます。



作業時間記録機能

電気制御技術

作業時間記録

トータル時間及びセクション毎にかかった時間を記録することができます。作業ごとにかかった時間もわかるので、時間の分析で生産性のアップにも貢献。



結果の印刷機能

結果の印刷

作業終了後に結果を自動で印刷することができます。印刷せずに電子データとして保存することももちろん可能。既存のエクセルデータであれば流用できるので、新たに作成する手間が省けます。 ※印刷には別途エクセルが必要です。



通信機能

製缶加工技術

測定器の数値を読込

膜厚計、ノギス、テスター等の数値を読み込むことができます。更に判定値を任意で設定が可能。読み込んだ数値が基準値外の際は、先に進むことができないので、不良品の流出を防ます。※対応機器についてはお問い合わせください。





不適合に対応

作業中又は点検中に不適合が発生した場合に、「不適合」ボタンを押すことで、不適合内容(不適合内容及び処置内容)を記録することができます。不適合結果をエクセルに反映させておけば、結果印刷も可能です。





ランダムモード(虫食いモード)

ビジュアル先生PROは、工程順に作業を行うのが基本ルールですが、部材の欠品等で、作業が中断してしまい出来る工程から作業を行えるように「ランダムモード」が可能です。作業の忘れが無いように作業工程を抜かした箇所が終了するまで「完了」とならない仕組みなので、やり忘れを防ぐことが出来ます。





バーコード&QRコード対応

バーコード又はQRコードに対応しているので、データの読み出しから読込、検査情報の作成等が簡単に行えます。製品のシリアル番号等も簡単に入力できるのでミスが無く効率が向上します。(バーコードリーダー又はQRコードリーダーは、別途ご用意ください。)





メール送信機能

事前にメールアドレスを登録しておくと、「作業開始時」「作業終了時」「不適合が発生時」の際、通知を送信できるので、離れた場所にいるリーダー等に作業状態や異常を直ぐに知らせることができます。

※安定したネットワーク環境が必要になります。安定していないと不具合が発生する場合があります。





ネットワーク機能

データの指定先を共有することでデータの共有化ができます。共有することで作業者毎の端末に同じ版数のマスターデータがダウンロード可能になります。また、作業の引継ぎ(バトンタッチ)やリレー生産が可能になります。

※安定したネットワーク環境が必要になります。安定していないと不具合が発生する場合があります。







Constitution
構成



マニュアルデータの作成・編集はエクセル風。簡単に入力できます。

データの作成及び編集は、エクセル風の表形式になっています。図形の書込み編集は、オリジナルの他にWindows®標準のペイントまたは自分の好きなソフトを選択できます。





Case study
導入事例

製造編(組立作業)
移動が多く、狭いスペースでの作業が主だという現場の声からWindos®タブレットを採用。タブレットなので、次の作業画面に移行するのは、指1本でタッチするだけです。1作業1画面にて作業を進めているので、忘れや見落としがありません。また作業工程を全て覚えておく必要から解放されたので作業者の負担が減り、結果、品質が安定し、生産性が向上しました。


日常点検編(フォークリフトの日常点検)

月間モードでタッチで簡単にフォークリフトの日常点検を行っています。今まではA4サイズのチェックシートに記載されている項目を見ながら行っていましたが、写真で直感的に判断しながら行えるので、新人さんに教えるのも楽になりました。また月間モードの場合、月末最後に点検終了した時点で点検表が自動で印刷されるので便利です。



プリント基板編(製造作業)
プリント基板の実装にビジュアル先生PROを活用しているので細かい箇所も見やすいように24インチモニター(タッチパネル)をラインに固定しています。一つ一つ実装箇所を指示してくれるので抜けがなく確実に実装ができます。また多品種少量なので、データ読み出しを間違えないようにバーコードで読み出して作業しているので経験の浅い作業者にも安心して作業が任せることができます。


測定記録編(検査)

電圧値の測定検査に活用しています。手書きと違い間違った数値が入力されるとエラー判定をし、正しい値が入力されないと次項に進めないので、測定ミスや不適合品をの流出するのを防げるので経験値の少ない人にも安心して任せられます。また、通信対応の機器の場合、自動でデータを入力し、判定までしてくれるので大変便利に使用しています。








Benefits

導入メリット

【使う人のメリット】

 ■ミスが減る。

 ■「教える側」又は「教わる側」双方の負担が減る。

 ■考えたり悩む時間が減る。

 ■作業を案内するのでミスが減る。

 ■多能工化の支援ツールになる。

 ■作業・検査の時間を短縮することができる。


【会社側のメリット】

 ■ミスが減るので、仕損が減る。

 ■品質が安定するから生産性が向上する。

 ■技術伝承ツールになる。

 ■教育時間を短縮することができる。

 ■ペーパーレス化で環境改善に貢献できる。

 (ISO14001にも貢献)

 ■生産性向上により残業を減らすことができる。



Weak point

不得意

ビジュアル先生PROの不得意なこと

 基本、ビジュアル先生PROは、1個作り又は、1台毎に検査を行い、最後に1機種分の成績書等を印刷するのは得意ですが、ロット作りのようなまとめて複数台を同時に行う作業は不得意になります。

作業・検査方法によっては、複数同時に行い工程を紙芝居式に進めていくことは可能です。但し、シリアル番号等をロット毎に管理しながらの作業は、今現在対応しておりません。



System Requirements
システム条件

Windows®専用

対応機種:デスクトップPC、ノートPC、タブレット
対応OS:Windows®7以上
※改良により予告なく外観・仕様が変更される場合があります。
※パソコンの機種またはOSによっては不具合が出る場合があります。


対応OS Windows®7以上
メモリ 4GB以上を推奨
ハードディスク 128GB以上を推奨
解像度 1280×1024以上を推奨
ポートとスロット

USBメモリーキータイプ:USB Type-Aポート

microSDキータイプ:microSD又はSDカードスロット(カードリーダー可)

Language
言語

日本語のみとなります。







Price

価格

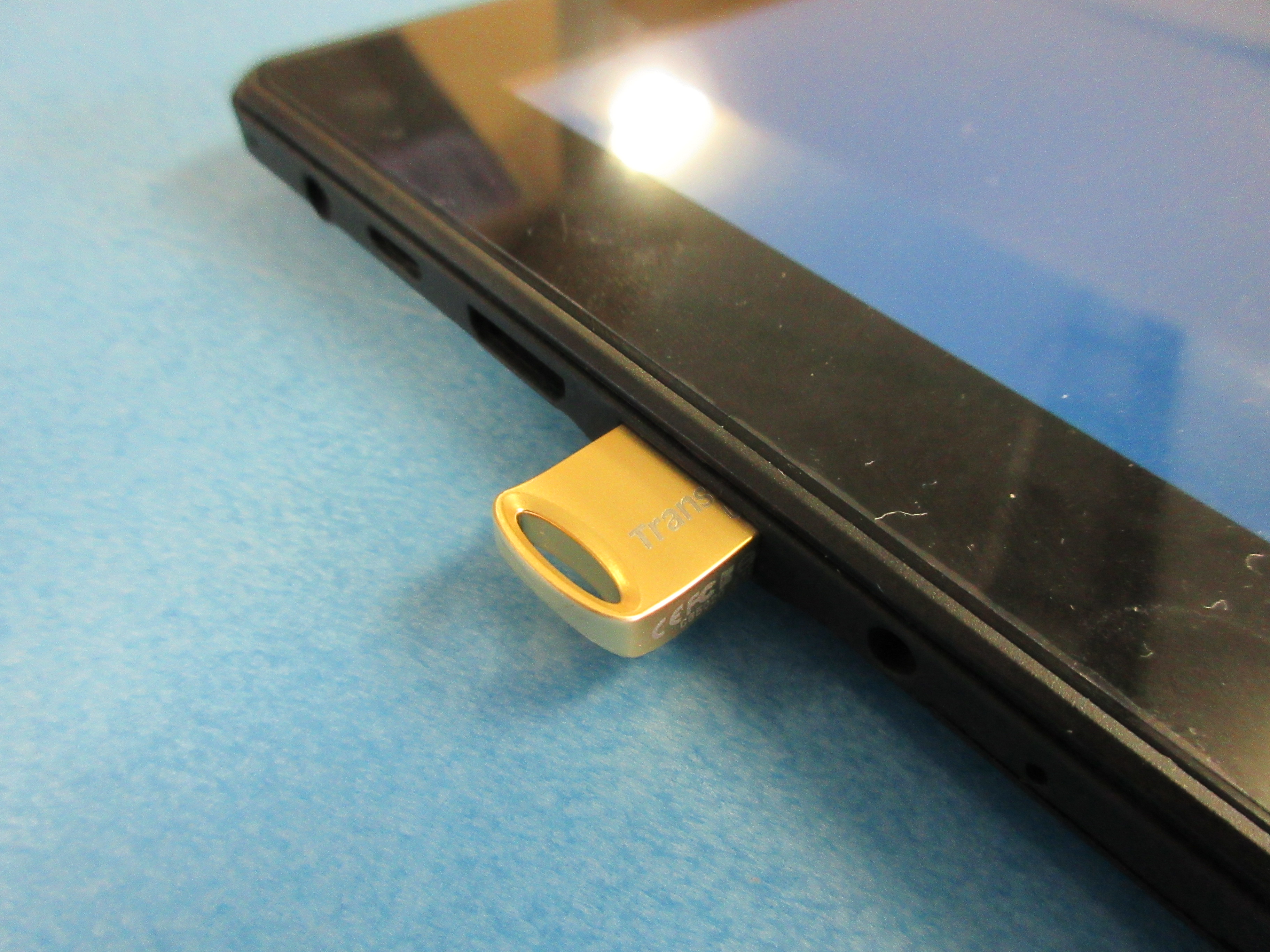

USBメモリーキー又はmicroSDで簡単導入!
本ソフトウェアはUSBメモリーキー又はmicroSDキーにてインストールします。導入後はインストールされたキーでライセンス管理されますので、キーが挿入されていないとソフトは起動しません。
 また、USBキーは作業の邪魔になりにくく、脱着しやすいモデルを採用しています。


永久ライセンスなので長く使え経済的!

購入後のバージョンアップはホームページより無料ダウンロードで更に経済的!



ご使用するパソコンに合わせてタイプを選択してください。

タイプ

ドングル

ライセンス数

直売価格

タイプ

USBメモリーキー

2台のPC

¥99,800

USB Type-Aポートのあるパソコンに対応しています。(推奨パソコン:デスクトップPC、ノートPC)



タイプ

ドングル

ライセンス数

直売価格

タイプ

microSDキー

2台のPC

¥99,800

microSD又は、SDカードスロットのあるパソコンに対応しています。(推奨パソコン:タブレットPC)



タイプ

ドングル

ライセンス数

直売価格

タイプ

USBメモリーキー&microSDキー

2台のPC

¥99,800

上記、AタイプとBタイプのミックスになります。USBメモリーキーとmicroSDキーが各1個入っています。

(推奨パソコン:デスクトップPC、ノートPC、タブレットPC)

※販売方法:直接販売となりますので。お支払い方法は、指定口座へのお振込みになります。(振込期限:翌日末日まで)

※年間使用料等は発生いたしません。売り切り販売となります。

※別途、消費税及び送料がかかります。

 ※予告なく内容、価格が変更される場合があります。











Option

オプション

「丹念に仕上る」誇りと喜び

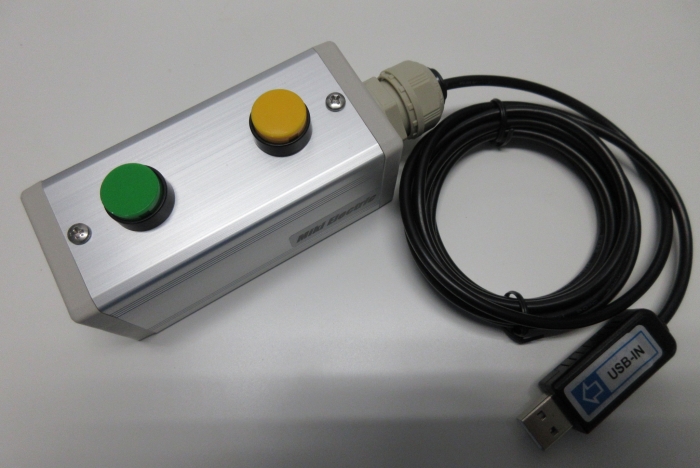

ビジュアルピンポン 価格:¥19,800(税別)

USB Type-Aポートに接続するだけで、ビジュアル先生PROのページを簡単に操作ができます。手袋をしていてタッチが出来ない場合や、手元で操作したい場合に便利です。

グリーンボタン:「OK」(次項)

イエローボタン:「戻る」(一つ前)



※時間が空くとボタンの反応が遅れる場合があります。

※予告なく仕様が変更される場合があります。

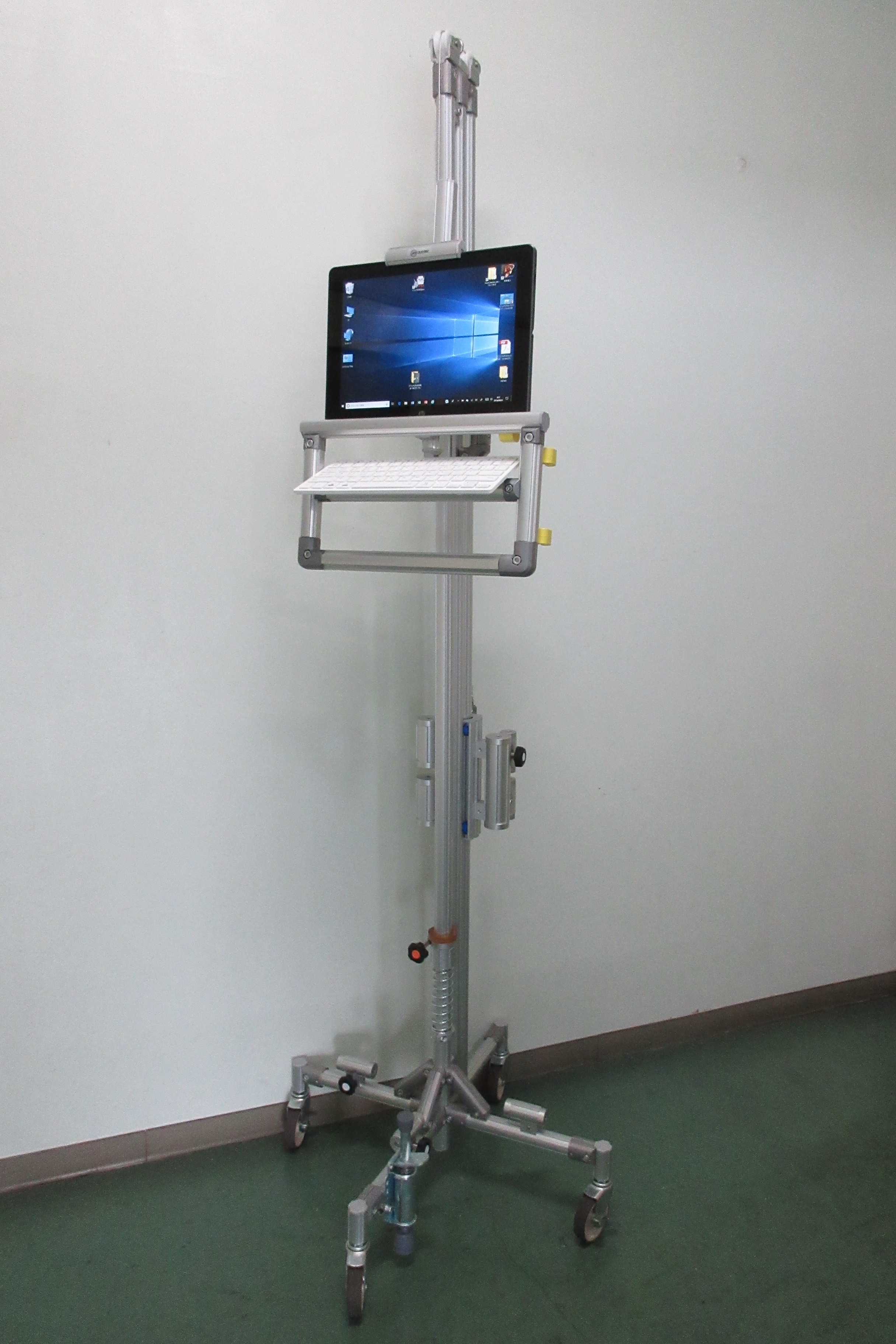

ビジュアルスライダー 価格:128,000(税別)

タブレットを片手で簡単に自由な位置に調整ができ、移動も楽に行えます。低い姿勢や高い姿勢での作業時もタブレットを自由な位置で見たり操作が可能です。また、キャスターが付いているので好きな場所に移動可能です。Bluetoothのキーボードが付属しているので入力も可能です。キーボードは脱着可能ですので離れた所での入力作業、場合によっては、「Enter」キーを押すことでビジュアル先生PROのページ送り操作も可能です。オプションの「ビジュアルピンポン」も取付可能。

※タブレットは付いておりません。別途ご用意願います。


 【仕様】

   外形寸法:幅600×奥行600×高さ1840

 フレーム材質:アルミ

     質量:約11.25kg(タブレット含まず)

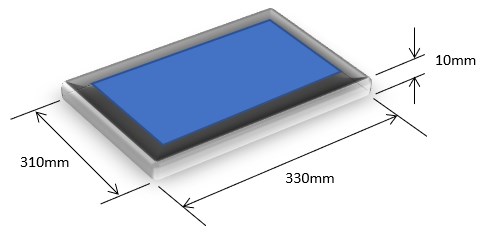

対応タブレット:幅330×厚さ10×高さ310未満

※予告なく仕様が変更される場合があります。

  「一貫製造」の姿勢を貫く






Visual Dio

製品名:Visual Dio

Visual Dioとは、作業マニュアルソフト「ビジュアル先生PRO」がインストールされているパソコンに接続することで簡単にデジタル入出力信号の入出力を行うデジタル入出力ユニットです。

【機能の特長】

■画面タッチで出力機器へのON/OFFの指令を出すことができます。

■画面タッチで入力機器のON/OFF状態が見ることができます。

■作業マニュアルと連動して外部機器と連携がとれます。

■プログラム言語を不要とするので、プログラムの知識が無くてもプログラムを作成することができます。

【用途】

様々な作業に使用できます。

例1)配線導通及び短絡検査。

例2)機器をON/OFF

例3)LEDを点灯/消灯

例4)上記を自動化

用途は無限大

※予告なく仕様が変更される場合があります。

主な用途(導入事例)

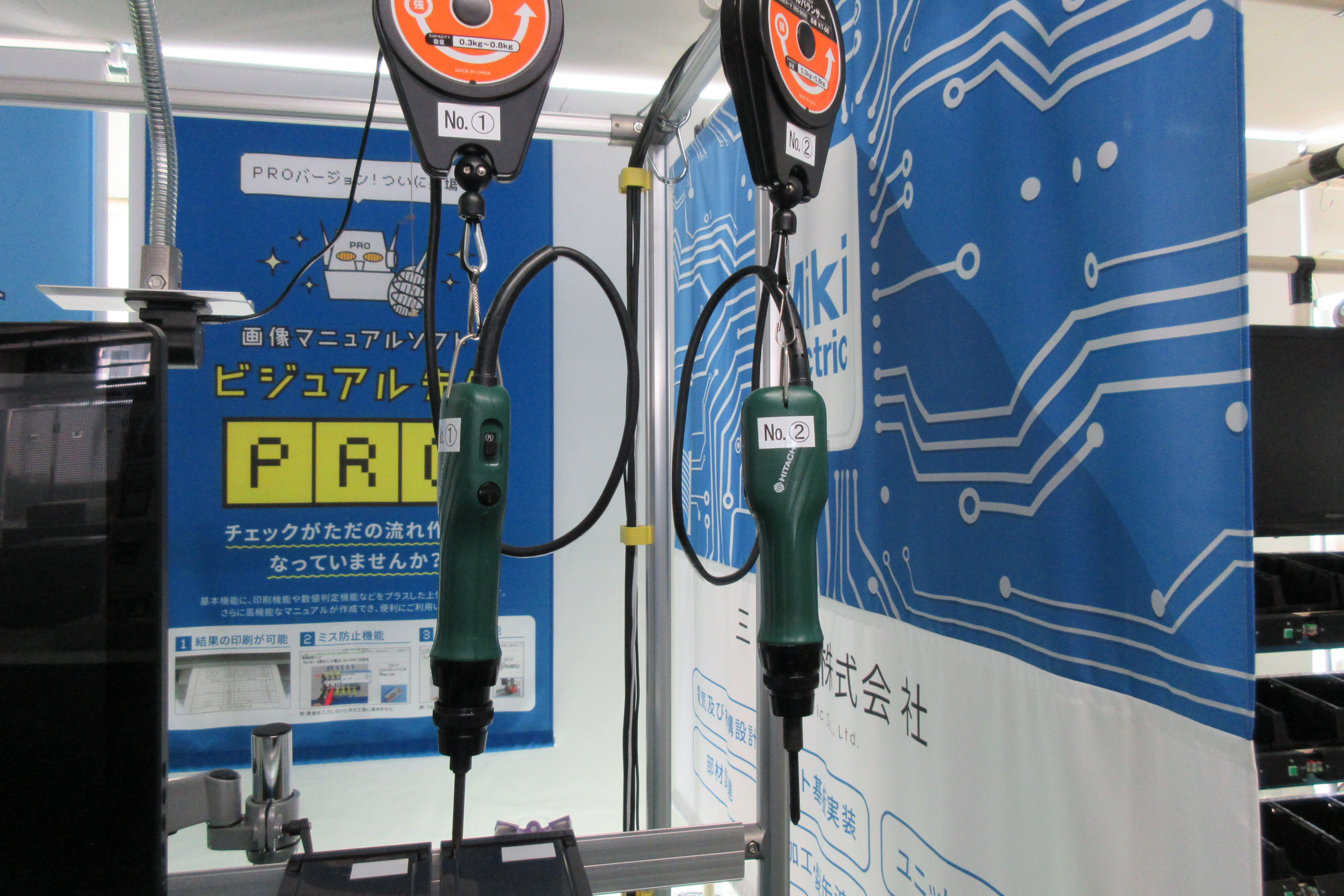

電気機器の駆動制御
板金加工後の検査
必要な時に必要な電動工具が通電するので、作業者が間違って違う工具を取っ手も動作しませんのでヒューマンエラー防止対策にも貢献できます。

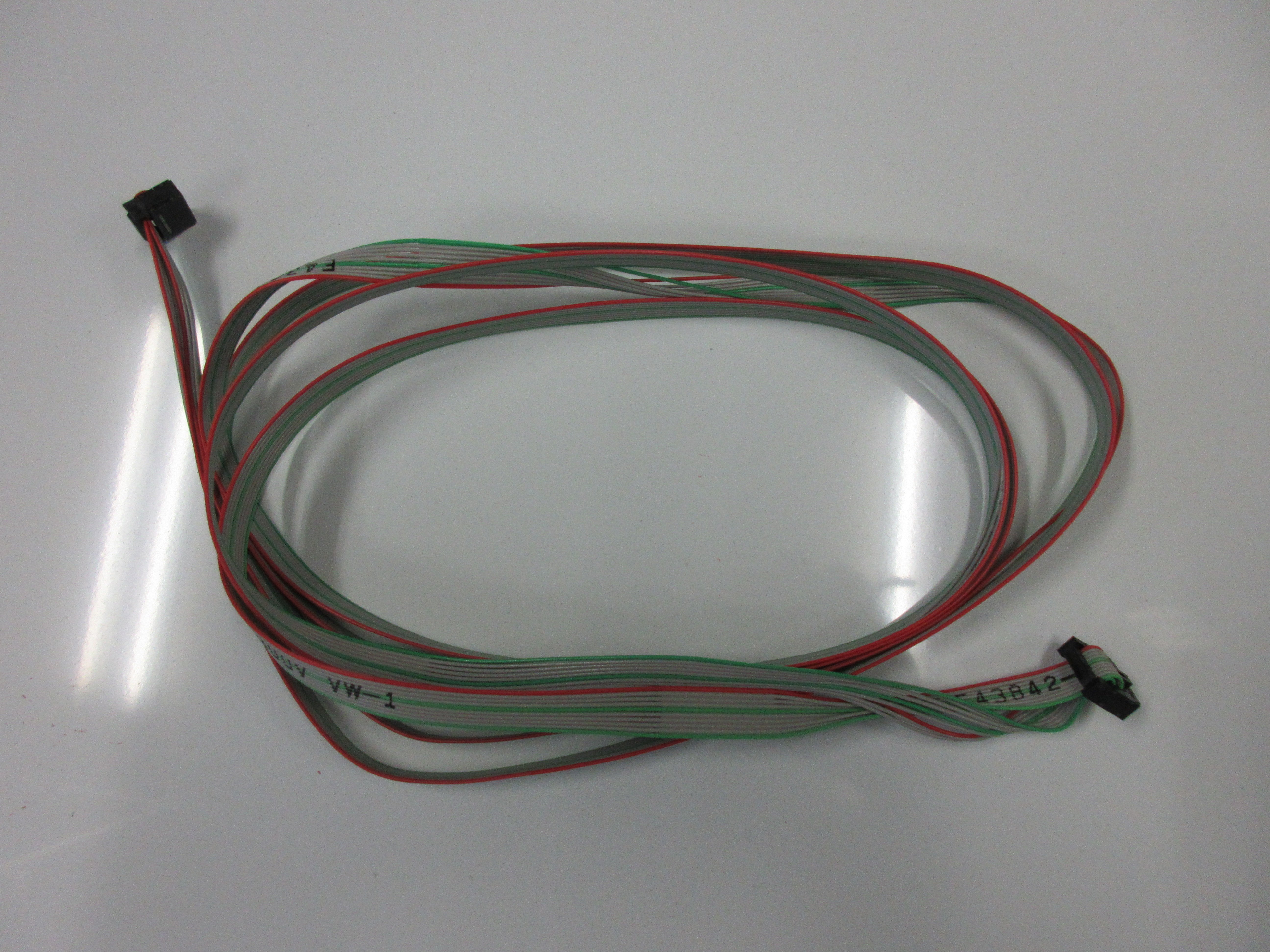

配線チェック(自動試験可)
購入品の検査
今まで二人で行っていた配線チェックを一人で簡単に行えます。画面タッチで一本毎に確実に確認するだけでなく断線や短絡も瞬時に判断することが可能。自動試験が可能なので生産性に貢献できます。

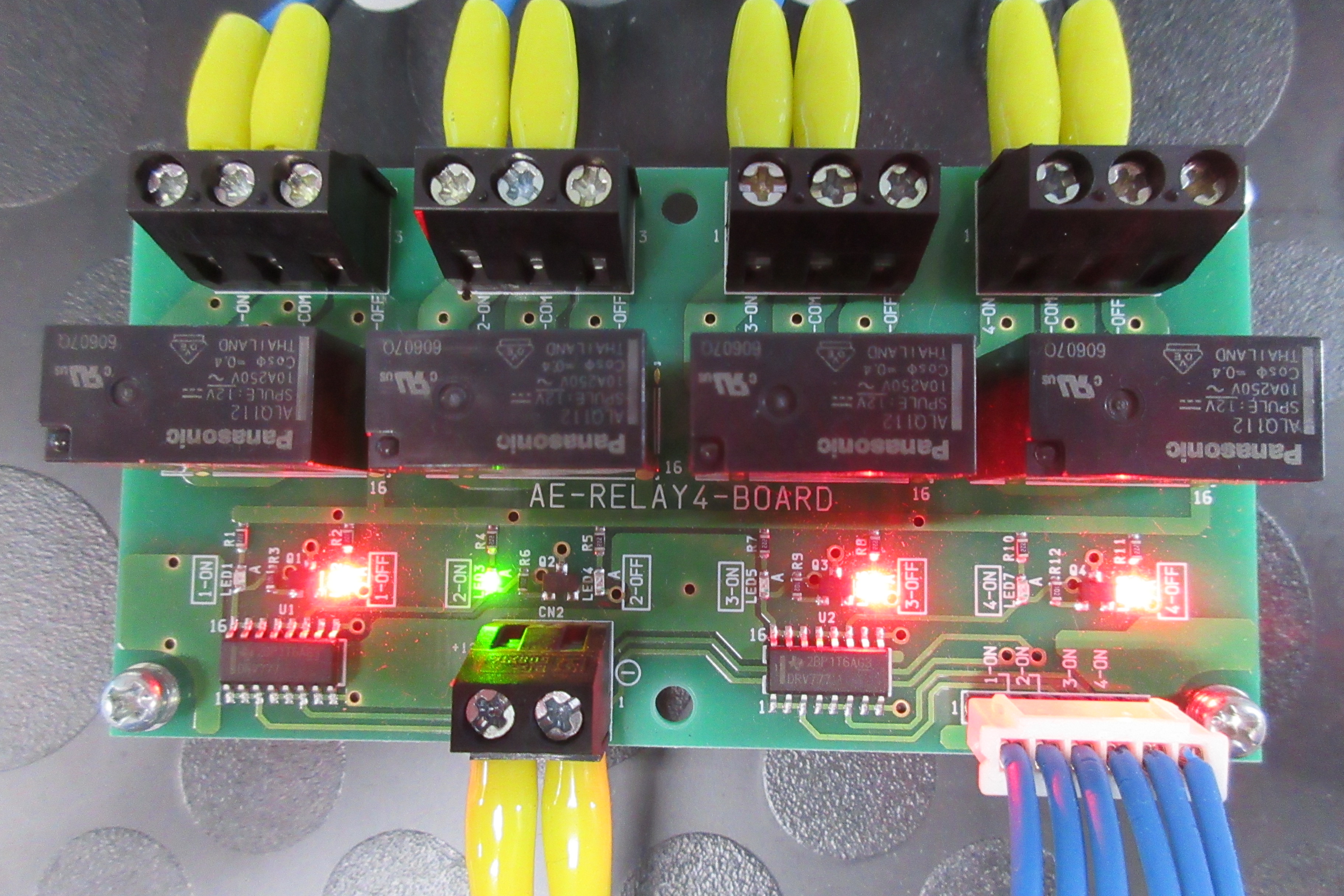

リレーボード試験(自動試験可)
出荷品(完成)の検査
リレーの動作及び出力を画面タッチで簡単に瞬時に行えるので、知識の無い方にでも試験が可能です。自動試験が可能なので生産性向上にも貢献できます。

the video

動画

ビジュアル先生の編集方法や活用方法の動画を紹介しています。





blog

ブログ

     この中でご紹介出来ていない内容や、新機能、オプション、周辺機器、試作中、展示会などの情報を紹介。



ビジュアル先生ブログ



To wish to demo

デモをご希望のお客様へ

 お客様各位                                              2020年11月

 「ビジュアル先生PRO」デモ体験及び活用現場工場見学再開のお知らせ

 新型コロナウィルスの感染拡大防止のため中止しておりました「ビジュアル先生PRO」を活用した現場の見学を再開いたし

 ましたのでお知らせいたします。

※ご来社時のお願い

 ・見学人数制限を設けてあります。(最大3名まで)

 ・見学来社時に受付で検温を実施しておりますのでご協力ください。

 ・マスク着用願います。

                                                       以上



デモ体験ができます。

デモンストレーションにつきましては、ご来社頂いたお客様に対して担当者が直接説明する形を取らせて頂いております。製品の価格を安価に維持するため、ご足労とご不便をお掛けいたしますが何卒ご理解下さいますようお願い申し上げます。(要予約) 下記、「見学申し込み」フォームからお申込みください。

御来社特典としまして、実際の作業現場での活用風景(工場見学)やオプションをご案内いたします。

上記サービスを是非ご利用いただき、ご要望やご不明な点がありましたらいつでも下記「お問い合せフォーム」でご連絡頂けますと幸いに存じます。











Order Flow

ご注文の流れ





            info@mikielectric.co.jp       042-666-7527











Support

サポート

最新ソフトウェア&取扱説明書ダウンロード

Q&A よくある質問

データの作成は自分で編集できますか?
 はい、できます。エクセル®調の編集画面なので、エクセル®等を普段ご使用している方であれば使えます。
動画はできますか?
 基本ビジュアル先生PROは静止画になりますが、指定したソフトで動画等を再生が可能です。
左利き対応できますか?
 はい、できます。メイン写真とサブ写真を入れ替えられます。
データの共有ができますか?
 はい、できます。ネットワークが安定している環境であれば、共有が可能です。ネットワーク環境が無い場合は、USBメモリーでインポート又は、アウトポートでデータを共有できます。
データの作成依頼はできますか?
 いいえ、ご自身での作成になります。
インストールを複数できますか?
 インストールはできますが、インストールしたドングル(USB、microSD)が挿入されていないとソフトが起動しません。
パソコンで悩んでいます。オススメは?
 オススメはタブレット型です。コードレスで場所を取らなくタッチモニターなので操作性がいいです。
編集は別のパソコンでやりたいのですが、データを移せますか?
インポート、エクスポートができるので編集はデスクトップで編集し、USBメモリーにエクスポートし、他のパソコンにエクスポートできます。
作業時間(リードタイム)は見れますか?
はい、トータル時間及びセクション時間を記録しているので後から見ることができます。
製造ラインでパソコン固定したまま使用できますか?
ネットワークが安定している環境であれば、工程間で移動しながらご使用できます。(ラインモード)※ネットワーク環境が不安定ですと支障がでる場合があります。
iOS用はありますか?
いいえ、Windows®用のみになります。
今後、iOSやAndroidに対応しますか?
いいえ、対応いたしません。
Windows®のOS対応は?
Windows®7以上になります。
タブレット以外でも使用できますか?
はい。Windows®7以上のパソコンでしたらご使用可能です。
出張デモンストレーションは依頼できますか?
デモンストレーションにつきましては、ご来社頂いたお客様に対して担当者が直接説明する形を取らせて頂いております。製品の価格を安価に維持するため、ご足労とご不便をお掛けいたしますが何卒ご理解下さいますようお願い申し上げます。(要予約)御来社特典としまして、実際の作業現場での活用風景(工場見学)やオプションをご案内いたします。
ソフトのカスタマイズはできますか?
いいえ、カスタムは行っておりません。
デモ機は観れますか?
 はい、ご来社いただければ展示コーナーがあるので観れます。(要予約)来社特典といたしまして実際の作業現場での活用方法を見学可能です。
バージョンアップはできますか?
 サポートページより最新版が無償でダウンロードが可能です。(ソフト&最新取扱い説明書)
年間料等の費用はかかりますか?
 売り切りになりますので、年会費等は発生いたしません。
安価の理由は何故ですか?
 自社の生産性向上のために開発しており、営業活動も行っていないため安価で販売することができます。
商社はありますか?
 いいえ、直売になります。。
お見積り依頼をしたいのですがどうすればいいですか?
下記、「お問い合わせフォーム」より必要事項記入後、お見積り依頼と入力して送信してください。2営業日以内に御見積書を返信いたします。
支払い方法は?
指定口座へのお振込みとなります。(納入後、翌月末日以内)

お問い合わせ





ビジュアル先生PROのご質問・ご相談はお気楽にお問い合わせください。(見積り無料)
ご連絡先:ビジュアル先生担当とお伝えください。

  • ご連絡先:営業部担当 TEL:042-665-4101 FAX:042-666-7527
  • お問い合わせフォームはこちら



よくある質問 PDFダウンロード
